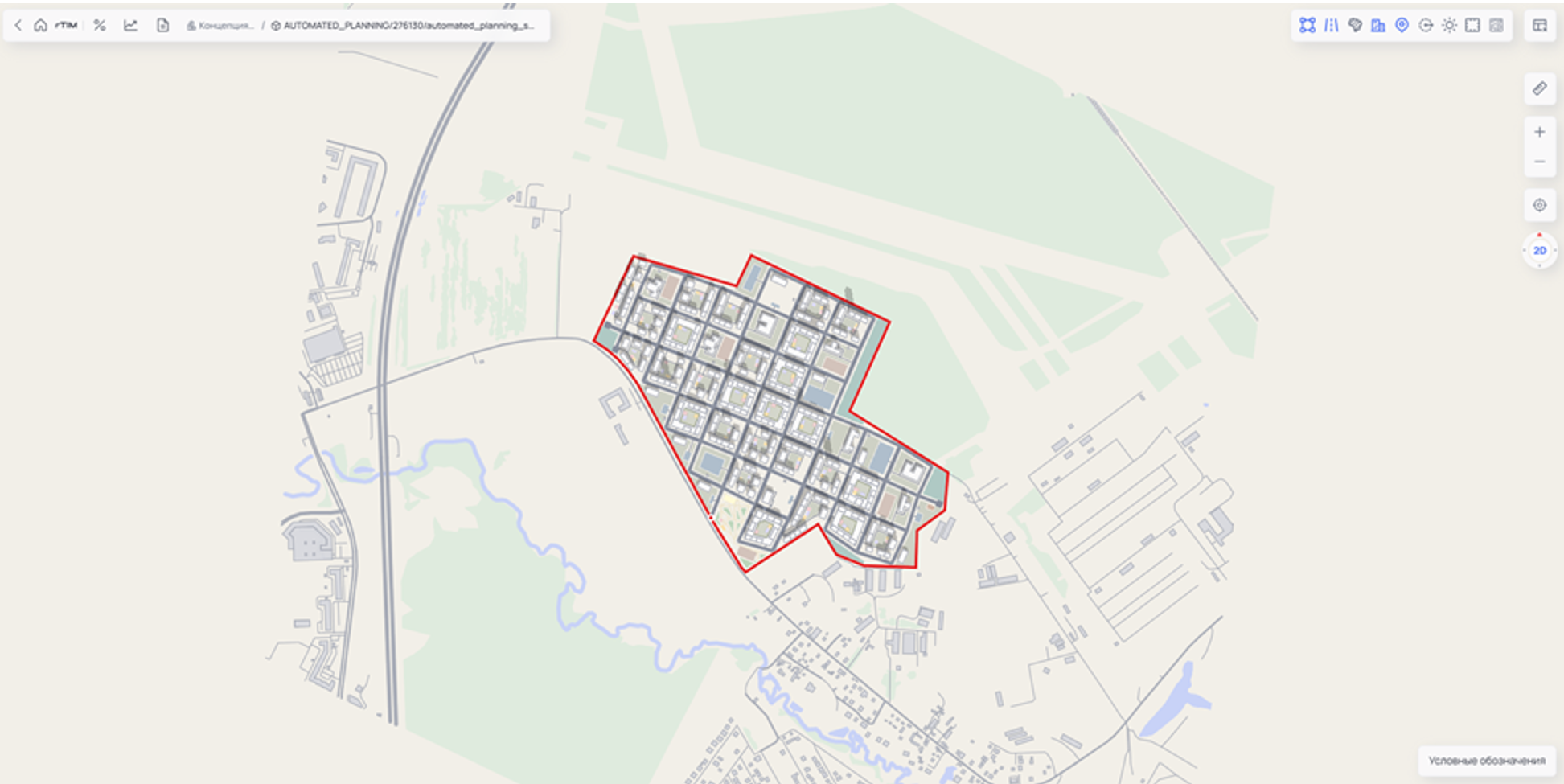

Сгенерированный сценарий может быть экспортирован из Платформы rTIM в виде набора файлов.

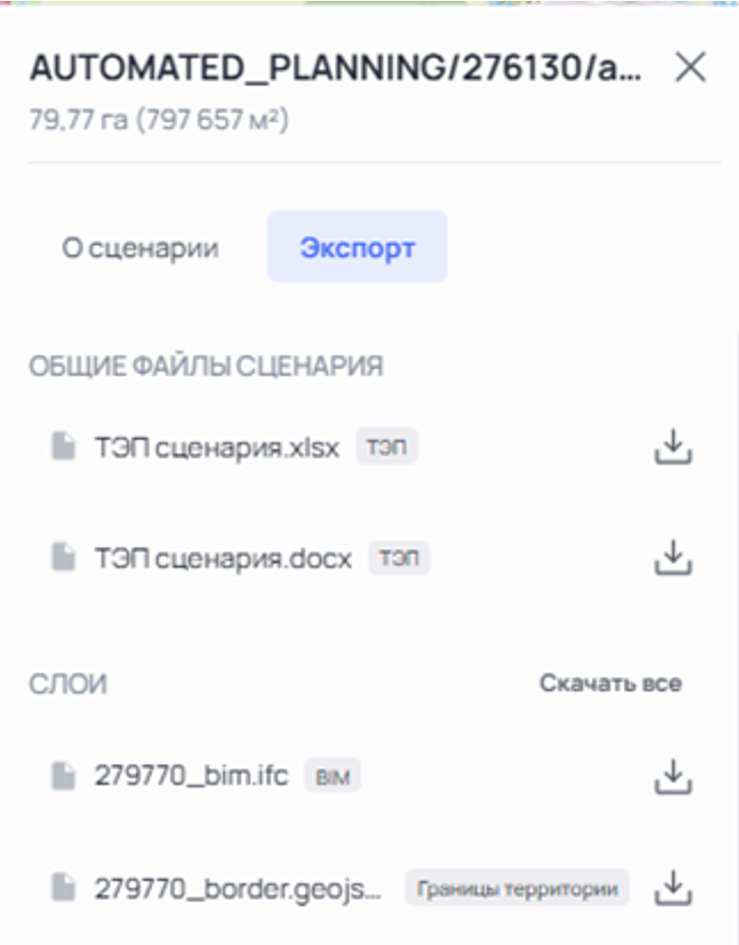

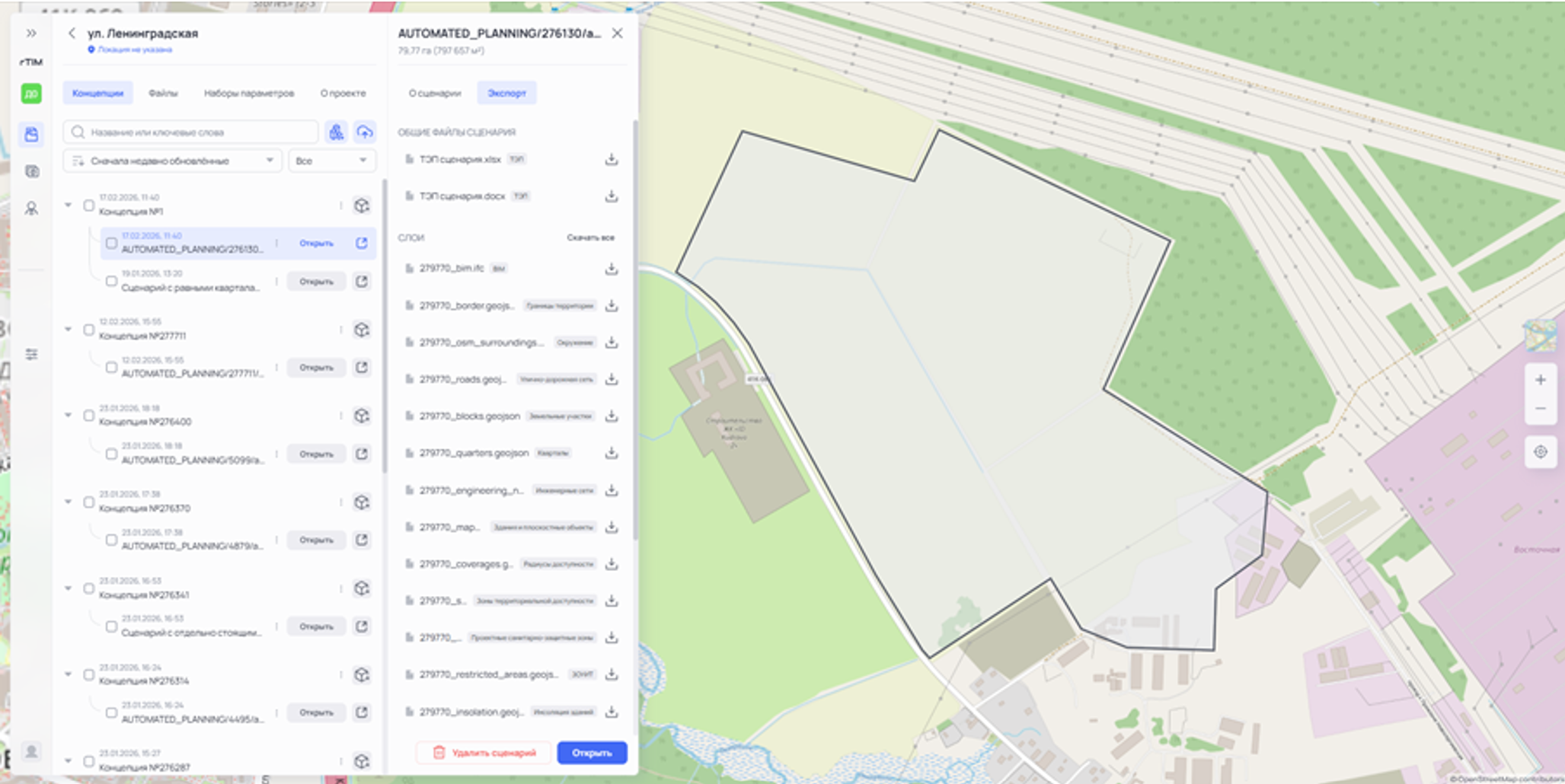

Для этого в меню проекта нужно открыть карточку готового сценария и перейти во вкладку “Экспорт”. Сгенерированный сценарий может быть экспортирован из Платформы в виде набора GeoJSON-файлов или BIM-модели. Готовые к экспорту файлы разбиты по категориям “Общие файлы сценария” и “Слои”.
Для скачивания достаточно нажать значок загрузки напротив соответствующего файла.

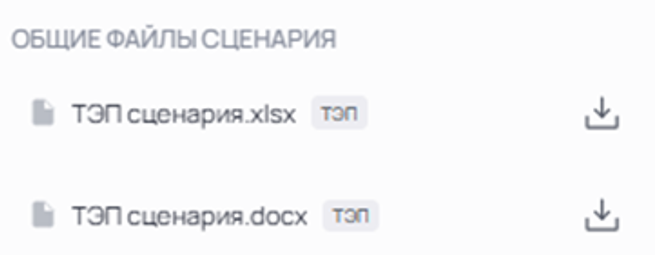

Общие файлы сценария

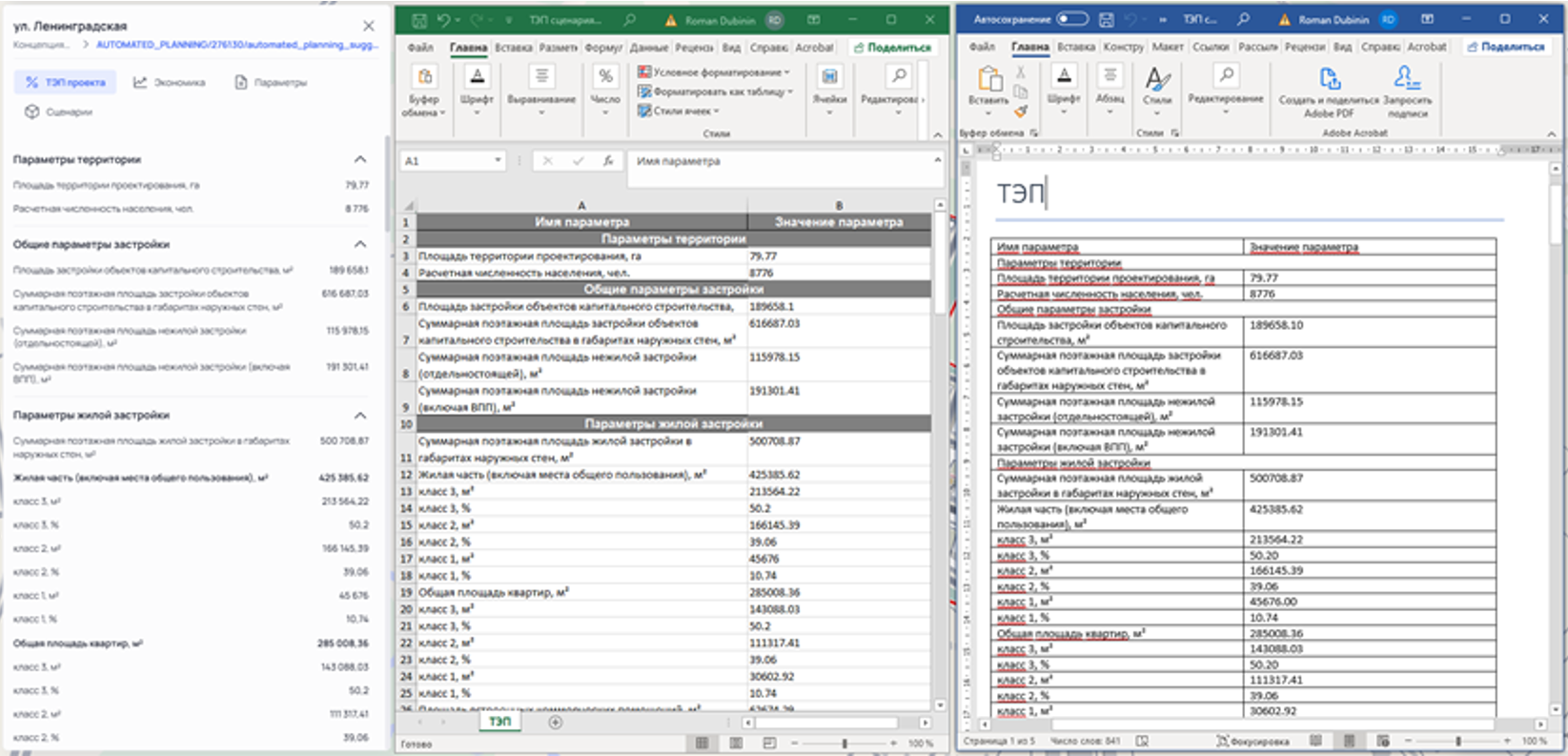

К общим файлам сценария относятся технико-экономические показатели, которые выгружаются в формате .docx либо .xlsx. Они представляют собой табличные данные с основной информацией о сгенерированном сценарии по категориям “Параметры территории”, “Общие параметры застройки”, “Параметры жилой застройки” и так далее.

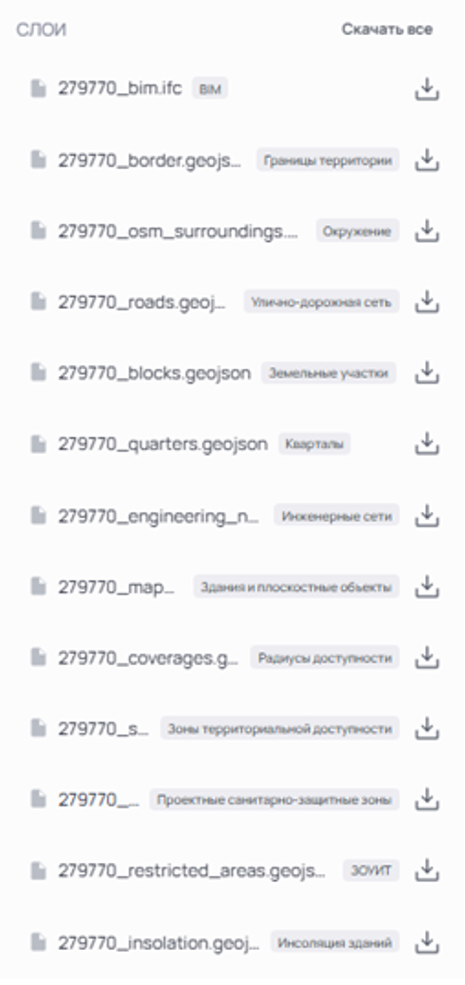

Слои
К слоям относятся файлы формата GeoJSON, а также IFC-модель.

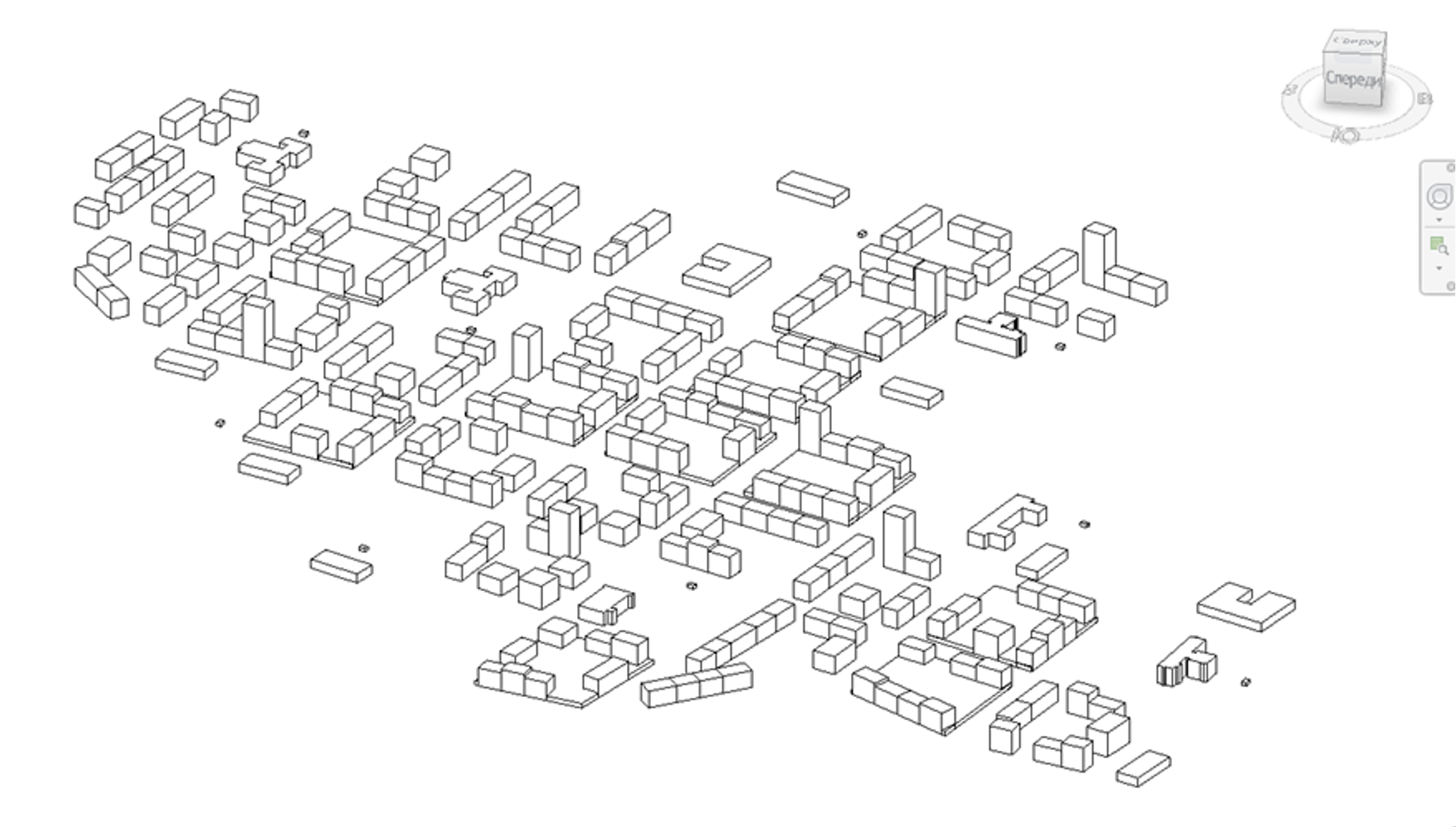

Для удобства справа от каждого файла указано примечание о его содержании. Экспорт IFC-модели для продолжения работы в других инженерных программных комплексах.
GeoJSON-слоям по умолчанию присвоена СК EPSG:4326 - WGS 84, а также необходимые для корректной работы Платформы атрибуты.
| Содержание файла | Название | Тип объектов |
|---|---|---|
| Границы территории | border | Площадной |
| Окружение | osm_surrounding | Точечный Линейный Площадной |
| Дороги | roads | Точечный Линейный |
| Земельные участки | blocks | Площадной |
| Кварталы | quarters | Площадной |
| Инженерные сети | engeneering | Точечный Линейный |
| Здания и плоскостные объекты | map_objects | Линейный Площадной |
| Радиусы доступности | coverages | Площадной |
| Зоны территориальной доступности | surroundings_coverages | Площадной |
| Проектные санитарно-технические зоны | protection_zones | Площадной |
| Зоны с особыми условиями использования территории | restricted_areas | Площадной |
| Инсоляция зданий | insolation | Точечный |
| Инсоляция плоскостных сооружений | ground_insolation_points | Точечный |
| Инсоляция окружения | surrounding_insolation_point | |
| Изменённая инсоляция окружения | surrounding_insolation_with_delta | Точечный |
| Рельеф | landscape_points | Точечный |
| Изменённый рельеф | modified_landscape_points | Точечный |
| Квартирография | apartments | Площадной |
| Доли | construction_shares | Площадной |
| Пожарные проезды | fire_lanes | Площадной |

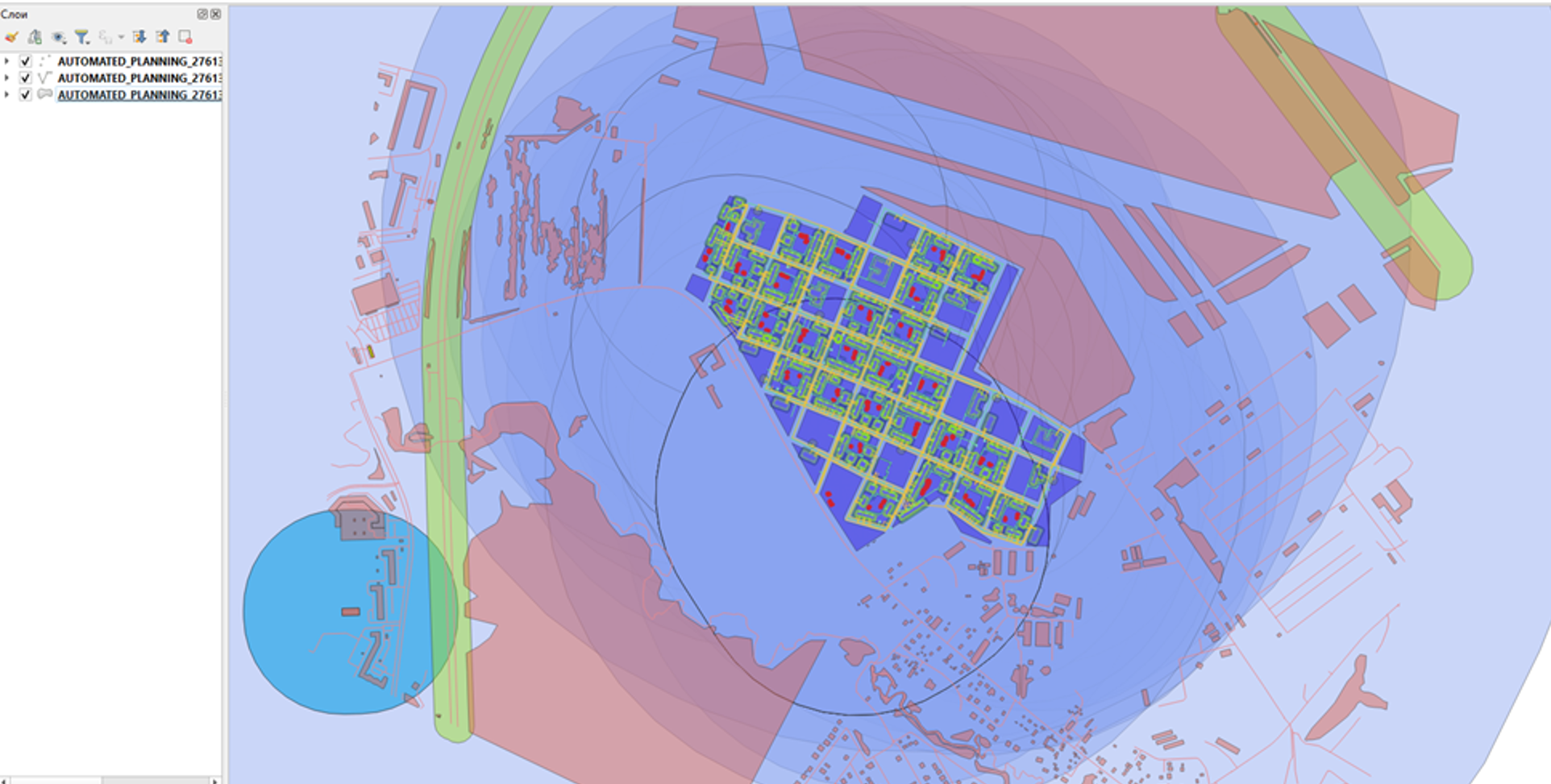

При нажатии кнопки “Скачать все” загружается единый файл с точечными, линейными и полигональными объектами, включая сгенерированные на проектной территории объекты и окружение.
Пример экспортируемых файлов доступен по ссылке.
