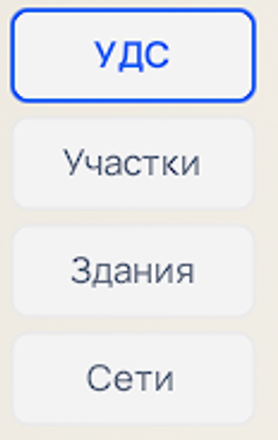

Для того чтобы начать редактирование улично-дорожной сети, необходимо выбрать раздел редактирования «УДС» на панели в левой части экрана.
После этого видовой экран переключится на режим отображения улично-дорожной сети.
Редактирование трассировки УДС. Создание нового сегмента УДС между двумя точками
- Выбрать инструмент редактирования точек
на нижней панели инструментов; - Выбрать инструмент добавления новых точек

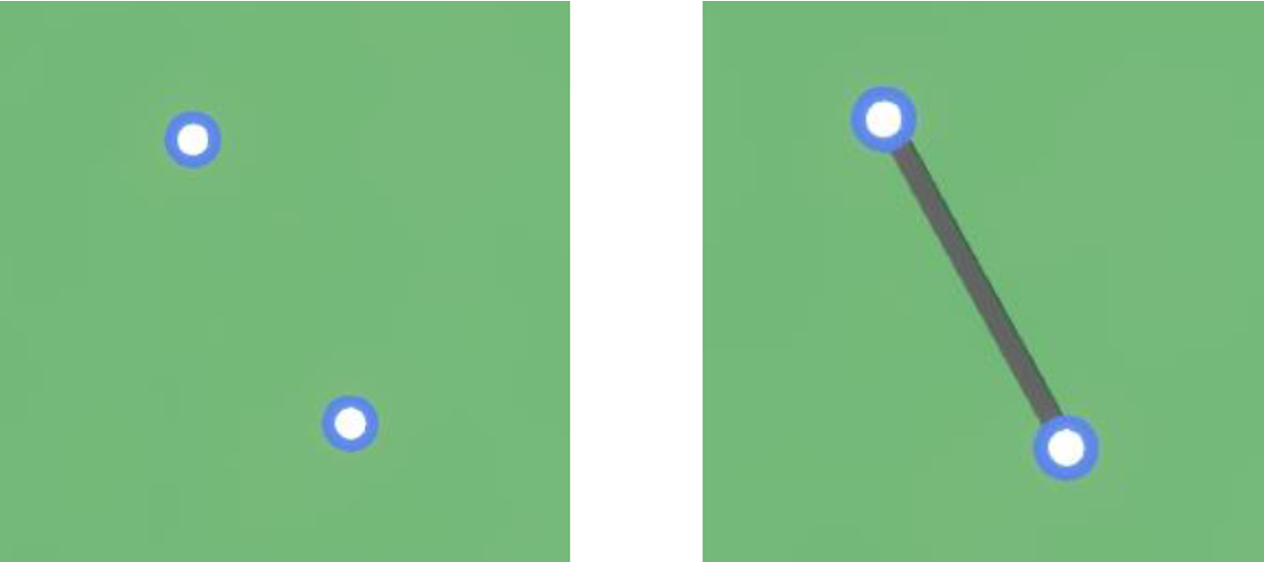

и создать точки кликом в нужном месте территории; - Объединить точки сегментом УДС. Для этого выбрать 2 точки на территории с зажатой клавишей «Ctrl», затем создать новый сегмент при помощи инструмента
в режиме редактирования точек.
Объединение нескольких точек в одну
- Выбрать инструмент редактирования точек на нижней панели инструментов;
- Выбрать 2 точки на территории с зажатой клавишей «Ctrl»;
- Объединить 2 точки в одну инструментом «Склеить выделенные вершины в одну»
.
Изменение параметров улиц
Для просмотра и изменения параметров улиц необходимо выбрать интересующий сегмент УДС в режиме редактирования отрезков

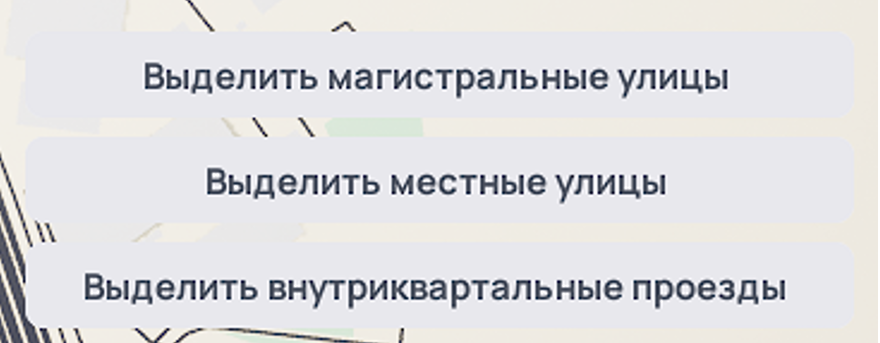

или с помощью инструмента выделения, позволяющего выбрать сегменты одинакового типа (одной категории улиц).

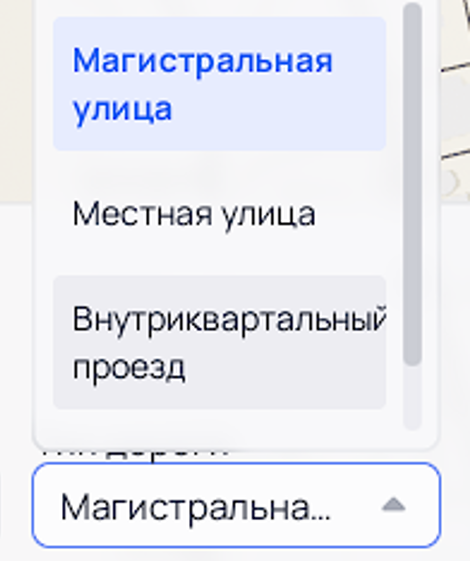

Для изменения типа улицы необходимо раскрыть выпадающий список «Тип дороги» и выбрать интересующий тип.
При изменении типа (категории) улицы другие параметры можно оставить прежними, они изменятся автоматически после перегенерации сценария.

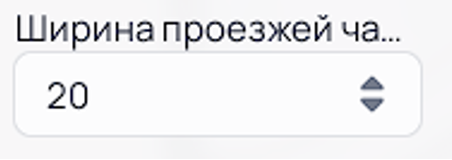

Однако, при необходимости, можно изменить ширину проезжей части, количество полос и тип профиля. Для изменения ширины проезжей части необходимо указать нужное значение в поле «Ширина проезжей части» и нажать «Enter» (или кликнуть в любой области экрана).

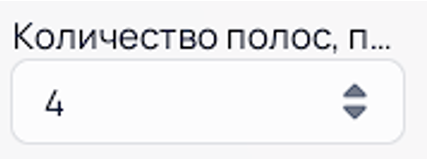

Для изменения количества полос проезжей части необходимо указать нужное значение в поле «Количество полос» и нажать «Enter» (или кликнуть в любой области экрана).

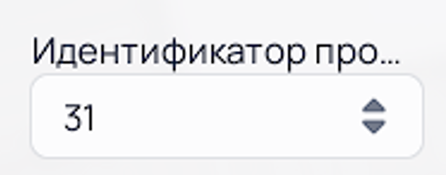

Для изменения типа профиля проезжей части необходимо указать нужный идентификатор в поле «Идентификатор» и нажать «Enter» (или кликнуть в любой области экрана).
Идентификатор профиля определяется в соответствии со следующей таблицей:
| Идентификатор | Описание | Комментарий |
|---|---|---|
| 11 | 4 полосы движения, по 2 в каждую сторону | Профиль по умолчанию для магистральных улиц |
| 21 | Базовая ширина проезжей части 7 метров. 2 полосы (по 1 в каждую сторону), параллельные парковочные места с обеих сторон | Профиль по умолчанию для местных улиц |
| 22 | Базовая ширина проезжей части 7 метров. 2 полосы (по 1 в каждую сторону), парковочные места под углом 45 град. с обеих сторон | |
| 31 | Базовая ширина проезжей части 6 метров. 1 общая полоса (целиком 6 метров), параллельные парковочные места с одной стороны | Профиль по умолчанию для TERTIARY дорог |
| 32 | Базовая ширина проезжей части 6 метров (двойной проезд, каждый - по 1 общей полосе). Двойной ряд парковочных мест под углом 90 град. между двумя проездами | Профиль по умолчанию для TERTIARY дорог, оканчивающихся тупиком |
| 33 | Базовая ширина проезжей части 6 метров. 1 общая полоса (целиком 6 метров), параллельные парковочные места с одной стороны | |
| 34 | Базовая ширина проезжей части 6 метров. 1 общая полоса (целиком 6 метров), парковочные места под углом 90 град. с одной стороны | |
| 35 | Базовая ширина проезжей части 6 метров. 1 общая полоса (целиком 6 метров), парковочные места под углом 90 град. с обеих сторон | |
| 36 | Базовая ширина проезжей части 6 метров. 1 общая полоса (целиком 6 метров), парковочные места под углом 45 град. с одной стороны | |
| 37 | Базовая ширина проезжей части 6 метров. 1 общая полоса (целиком 6 метров), парковочные места под углом 45 град. с обеих сторон | |
| 38 | Базовая ширина проезжей части 6 метров (двойной проезд, каждый - по 1 общей полосе). Двойной ряд парковочных мест под углом 45 град. между двумя проездами | |
| 41 | Одна общая полоса шириной 3 метра, без парковки или тротуаров | Профиль по умолчанию для внутриквартальных проездов |
