В разделе «Подключение территории» при необходимости можно ввести данные о точках подключения к улично¬-дорожной сети или к магистральным инженерным сетям.
Улично-дорожная сеть (УДС)
Точки подключения улично-дорожной сети можно добавить:

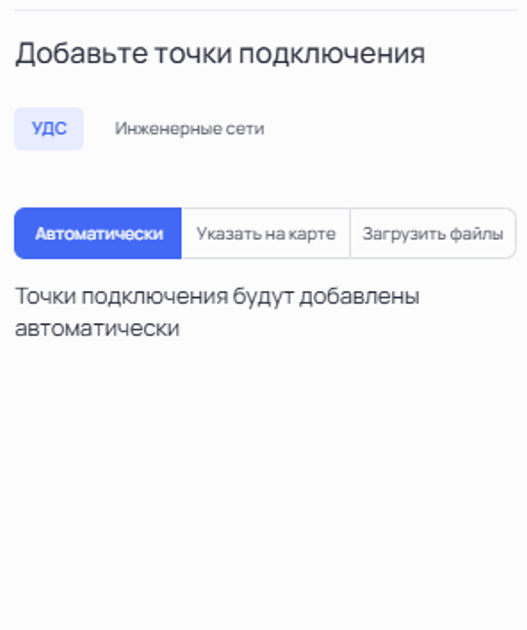

— автоматически, тогда они будут генерироваться с учётом данных из открытых источников;

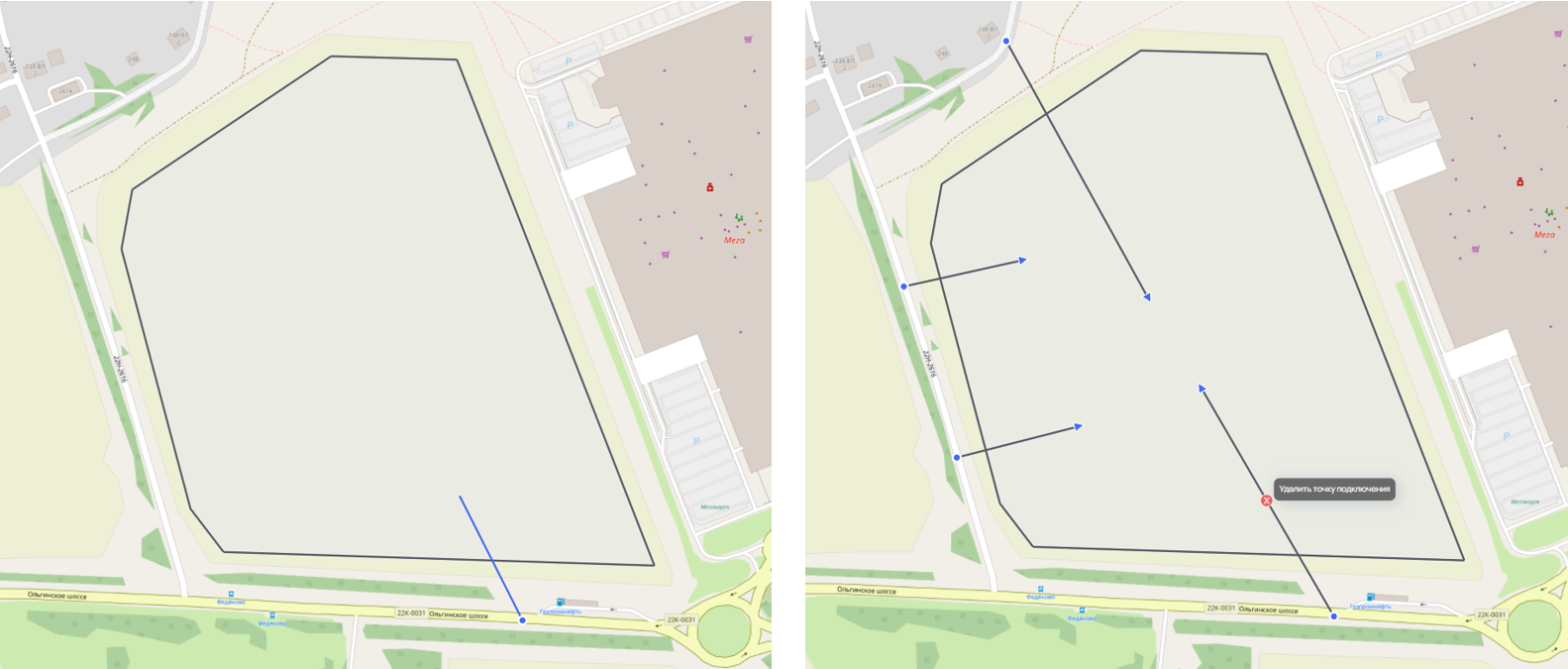

— вручную, установив начальную точку за пределами границы, а затем конечную точку в пределах границы территории. Положение вектора можно изменить, удерживая и перемещая ЛКМ его начальную или конечную точку. Нажатием на середину вектора можно удалить подключение. Число возможных подключений не ограничено;

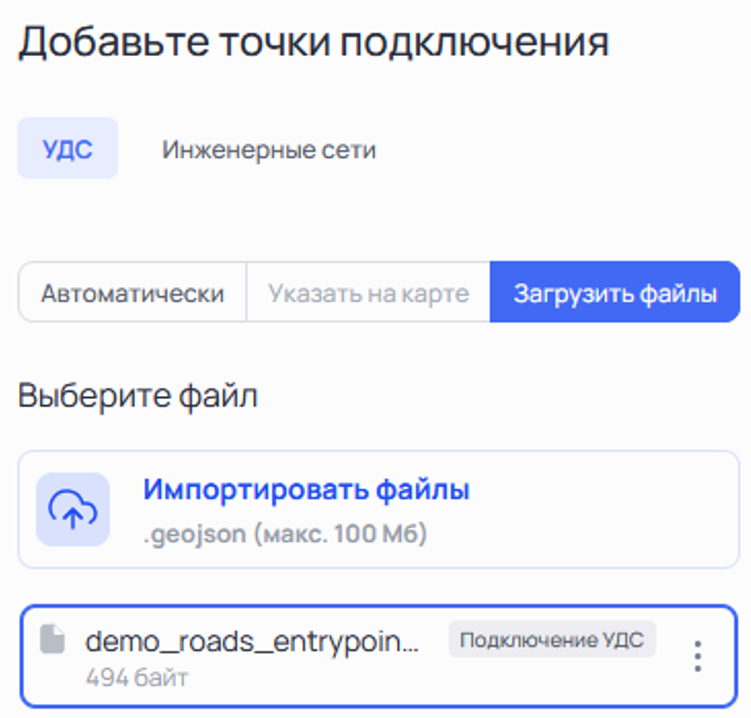

— импортировать собственные файлы в формате GeoJSON (точечный слой). Импорт осуществляется при помощи кнопки «Импортировать файлы» по аналогии с импортом файлов содержимого.
Инженерные сети
Точки подключения инженерных сетей можно добавить:

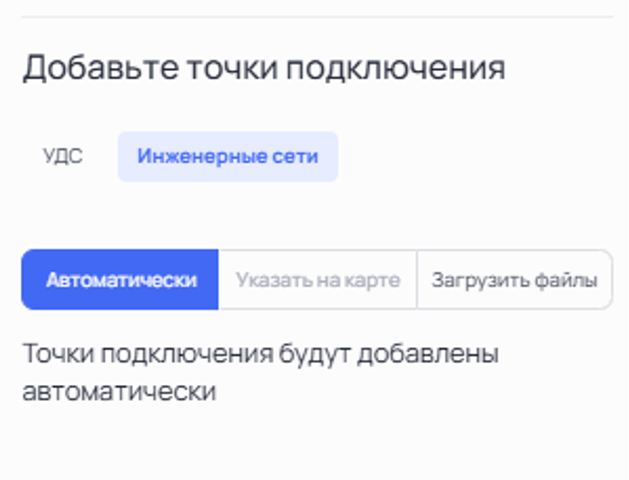

— автоматически, тогда они будут генерироваться с учётом данных из открытых источников;

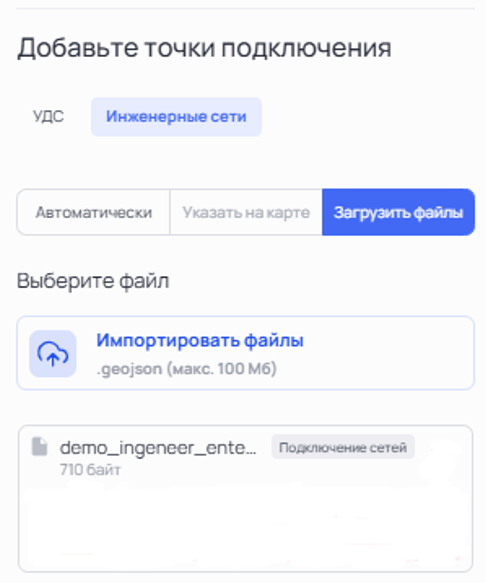

— импортировать собственные файлы в формате GeoJSON (точечный слой). Импорт осуществляется при помощи кнопки «Импортировать файлы» по аналогии с импортом файлов содержимого.
В rTIM предусмотрена генерация сетей электро-, тепло-, водоснабжения, водоотведения, а также объектов инженерной инфраструктуры (трансформаторные подстанции) на проектной территории.
Отображение разводки инженерных сетей в готовом сценарии представляет собой схему их прокладки. Сети генерируются в виде линейных отрезков и преимущественно совпадают с трассировкой дорог. Просмотр схемы прокладки сгенерированных инженерных сетей доступен при выборе соответствующего режима отображения.
Каждое здание в проекте предусматривает прямое подключение ко всем видам инженерных сетей:

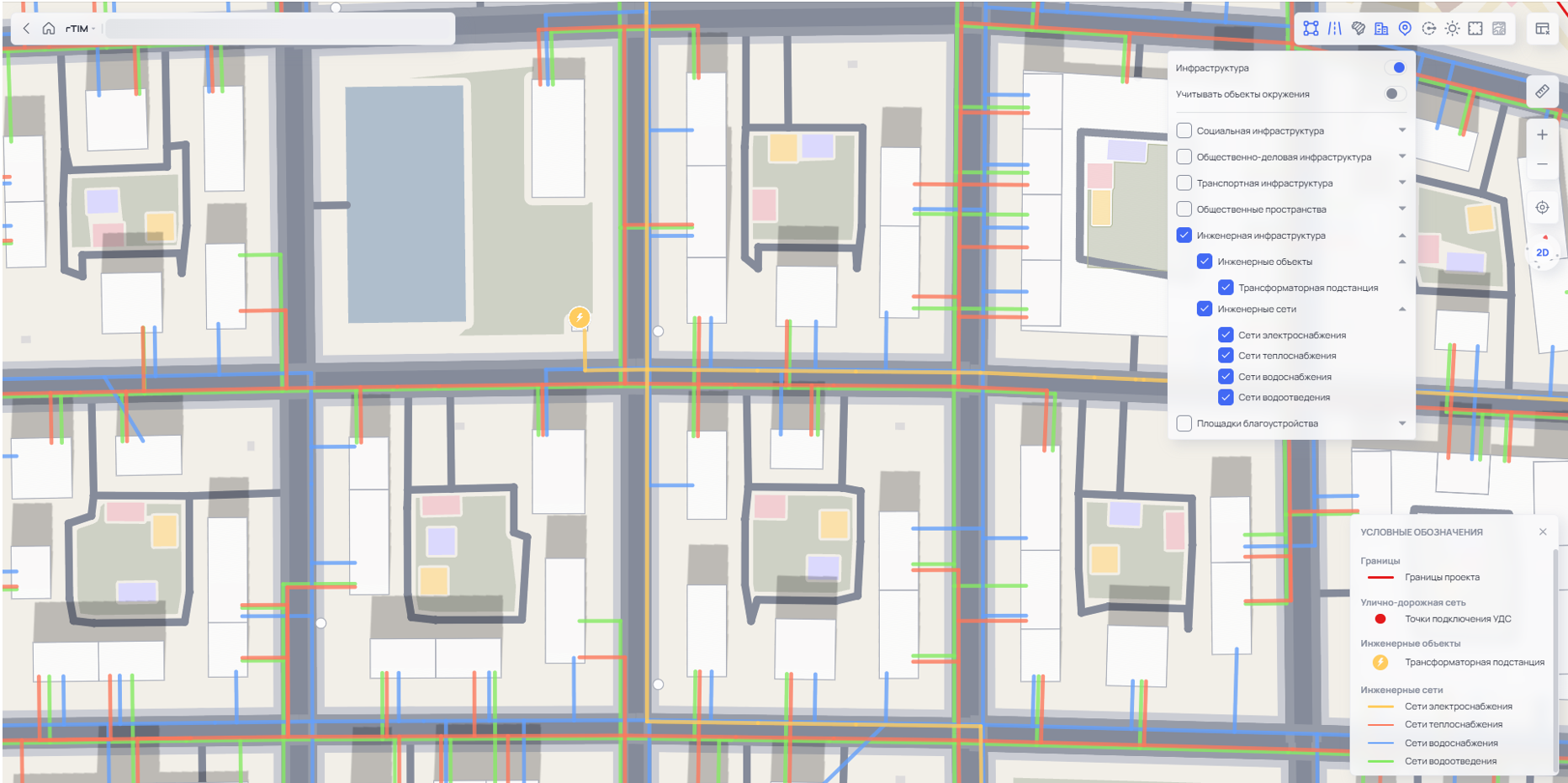

Общий вид трассировки инженерных сетей на проектной территории

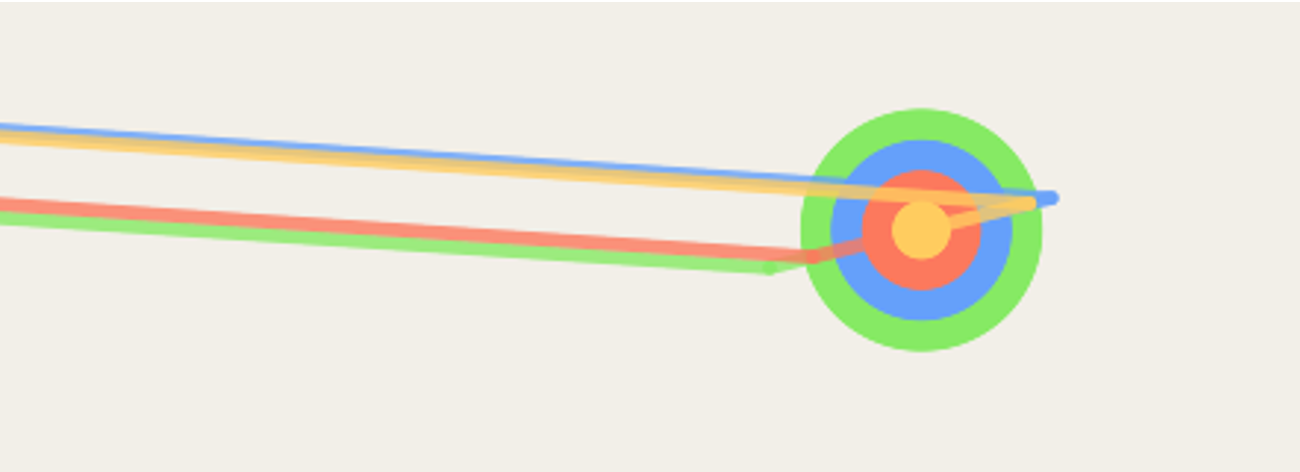

Точки подключения инженерных сетей генерируются автоматически или задаются Пользователем самостоятельно на этапе заполнения данных о территории. В случае автоматической генерации все типы инженерных сетей трассируются от одной из точек подключения к окружающей улично-дорожной сети:
Обратите внимание, что инженерные сети генерируются без детальной трассировки и без внутридомовой разводки и отображаются на карте условно
